立式污水泵產品結構說明

(1)立式污水泵泵軸要求分段設計，避免腐蝕介質對電機軸的破壞。要保證電機穩定、可靠的長期運行。

(2)立式污水泵為立式結構，并選用V1型結構標準電機直接驅動水泵。

(3)立式污水泵泵蓋和聯接架設計成兩個獨立的零部件。

(4)立式污水泵泵軸和電機軸采用剛性連接，確保泵軸同心度高，振動小、噪音低。

(5)立式污水泵泵體、泵蓋、葉輪等零件毛坯采用熔模精密鑄造，尺寸精度高，流道光潔，外形美觀。

(6)立式污水泵過流部件采用304或更高材質，以滿足輸送壽命。

(7)立式化工泵要采用前沿的水力結構，保證泵的性能穩定，效率高。

(8)立式化工泵采用機械密封，密封形式選用M3N或者M(jìn)G1橡膠波紋管機械密封，保證密封的可靠性。

(9)要求泵蓋、軸和聯接架等零件整個系列有較大的通用性。

立式污水泵主要技術參數

(1)數量：4臺；

(2)驅動裝置：電動機，380V；

(3)運行狀態：2用2備；

(4)技術參數；

泵的轉向：從傳動端向泵看，泵的旋轉方向?yàn)轫槙r(shí)針旋轉，優先選擇水泵特性曲線較為平滑的水泵；

泵流量：25m3/h；

泵揚程：8m；

介質溫度：一般不高于50℃；

水泵形式：立式單級單吸離心泵；

立式污水泵技術要求：

（1）高密度沉淀池污泥回流泵和加藥間 污泥濃縮池污泥輸送泵采用立式排污泵，安裝于露天環境。

（2）排污泵采用無堵塞的雙流道葉輪和寬敞的泵體結構。

（3）排污泵立式安裝，與電機同軸連接，無需聯軸器，方便檢修。

（4）排污泵配備電控柜，控制方式：就地手動/自動/遠程，每臺立式泵的控制回路配1個轉換開關，壁掛式安裝。

（5）泵與電機軸承選用潤滑脂潤滑，在不拆解的情況下可以加注潤滑脂。

（6）排污泵要有合理的軸承配置，并采用短的葉輪懸臂，使其軸向力平衡結構更穩定。

（7）排污泵軸封采用單端面機械密封，確保密封性和潤滑性。

（8）水泵的一臨界轉速至少高于額定轉速的25%。

（9）水泵的軸承溫度不得高于環境溫度35℃。

（10）泵的主要零件材料為鑄鐵或者球墨鑄鐵。

（11）立式污水泵的性能保證：

配套范圍：

每臺立式排污泵泵含以下設備各一套：

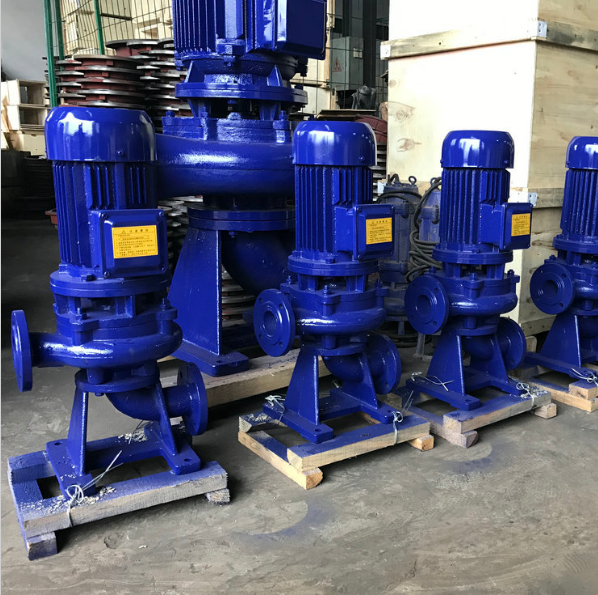

1.WL干式污水泵主機（泵機一體）；

2.底座、連接附件等；

3.現場控制箱
