粉碎型格柵除污機安裝說明

一、組件材料

切割刀片和墊片:鈦合金鋼

軸:熱處理六角型合金鋼

底座和外殼:球墨鑄鐵

側欄:優質碳素鋼

密封面:碳化鎢/碳化鎢

橡膠件:丁腈橡膠

二、特性/優點

安裝簡易，靈活

適用于大部分現有的管道和渠道，無需改造機械密封

耐高壓，可達0.6mpa

無須清理，無需調整填料壓蓋

高流量側欄

增加流量

減少水頭損失

引導顆粒進入切割室

雙軸設計

比單軸粉碎器適應更多種類的固體顆粒

低速運轉提供更大的扭力和更少的故障

兩個反方向旋轉的軸致使顆粒物在雙軸間被粉碎

刀片設計選擇

多種刀片組合，根據不同情況可選，確保理想效果

電機選擇

有普通電機、潛水電機、干濕兩用電機，根據工況選擇，達到過硬配置。

三、應用場合

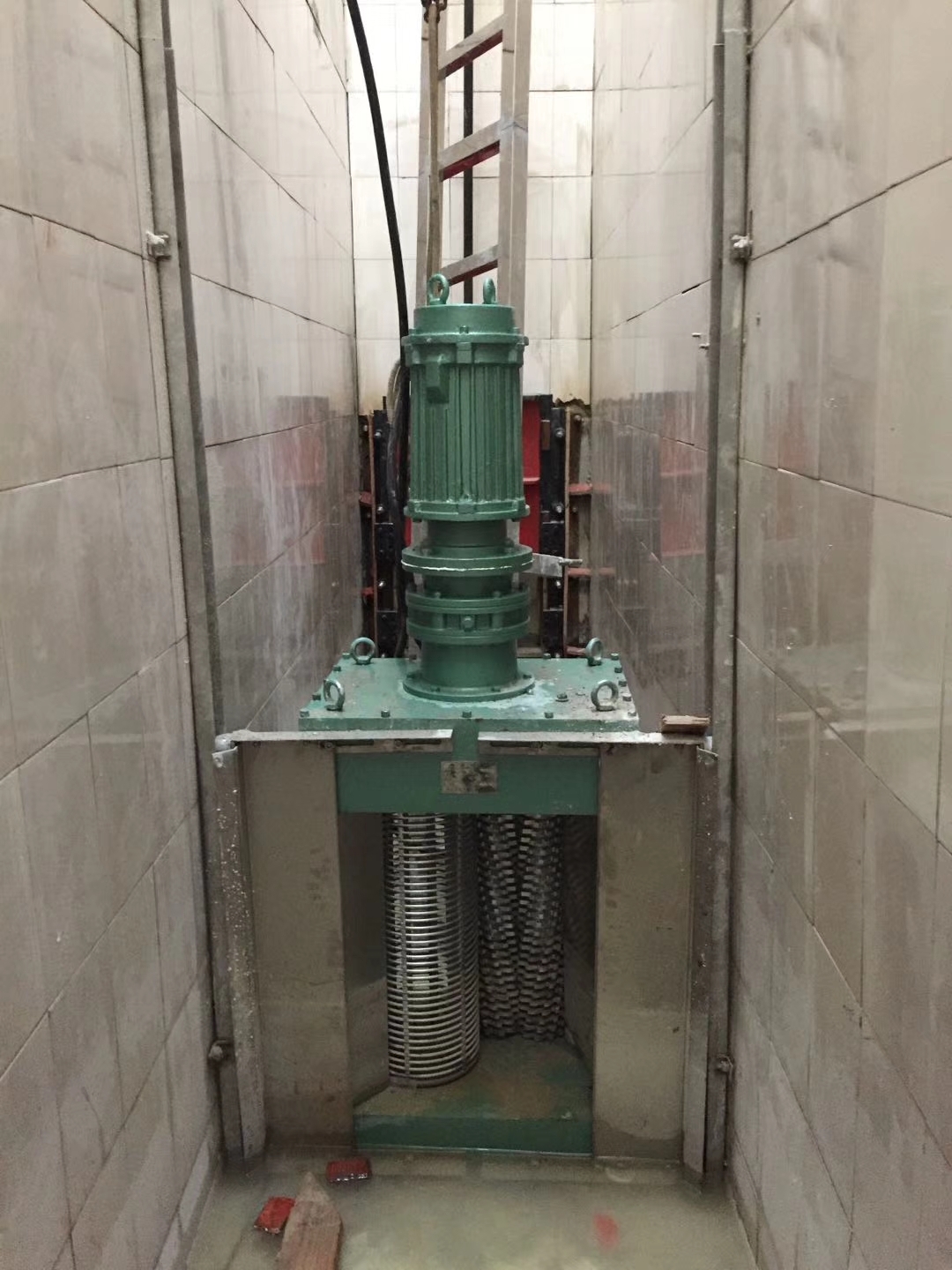

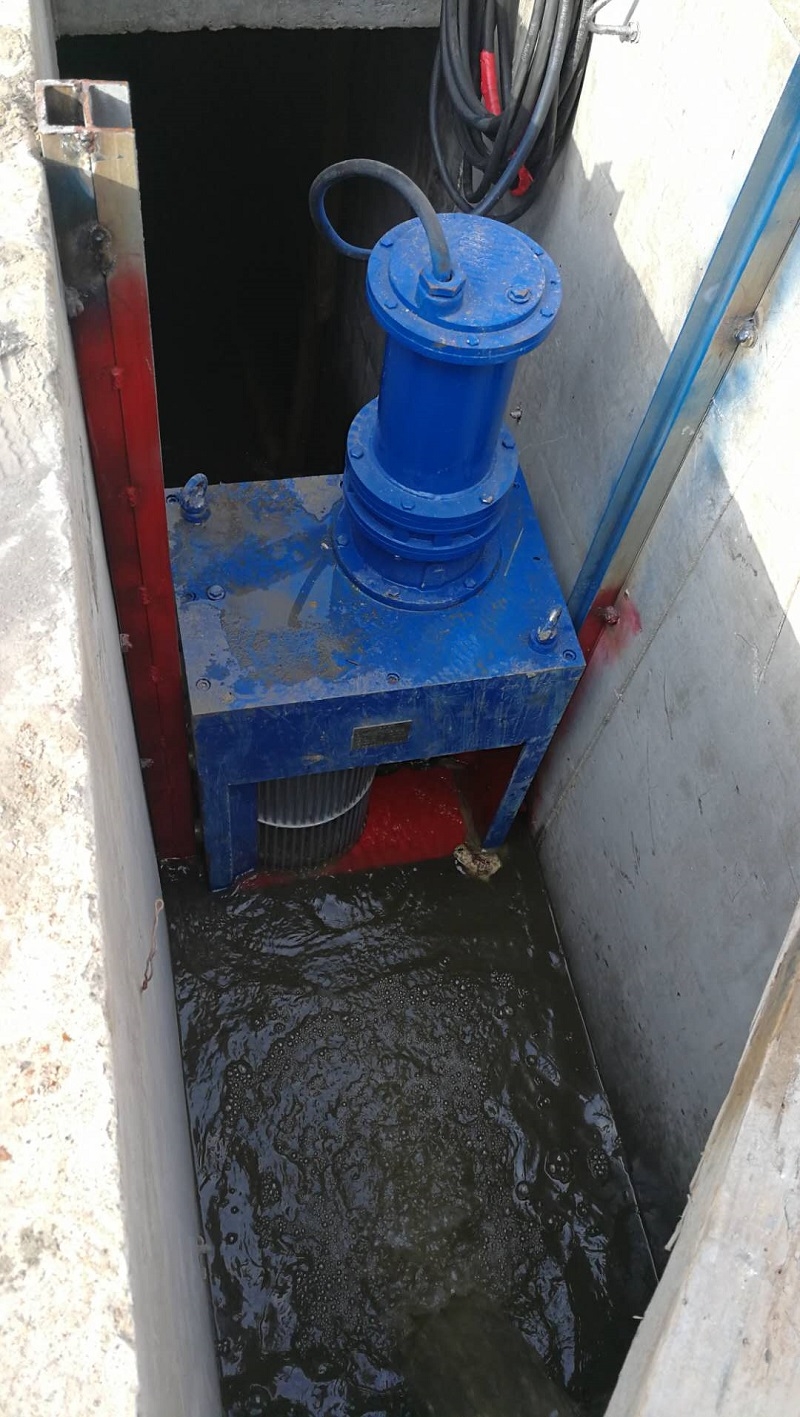

安裝于低流量、狹窄水渠中

安裝于污水管道中

安裝與水泵進口處

安裝于傳統格柵除污機出料口處

粉碎型格柵機所能粉碎的物品有，紙制品、木制品、塑料制品、橡膠制品、生活垃圾等。

安裝及驗收

⑴工廠調試

每臺粉碎型格柵和配套電氣控制箱都通過工廠的試驗臺測試，保證工藝性能及機械電氣的正常運行。

⑵安裝

粉碎型格柵和控制器電氣箱均整體安裝，安裝精度符合設計院的設計要求。

⑶現場質量控制

安裝時，根據要求我們公司可派具吩咐經驗的技術人員指導安裝

⑷操作和維護

提供操作和維護手冊，手冊內容包括設備描述、操作說明書

⑸流量設計

我公司樣本流量為液位處于粉碎性格柵過水面70&時的過水流量，處理量為樣本標注的115%

⑹維護保養說明

粉碎性格柵產品可靠，性能優良。每臺粉碎格柵機出廠前，須進行檢驗。潤滑的滾珠軸承使其有的耐久性。
